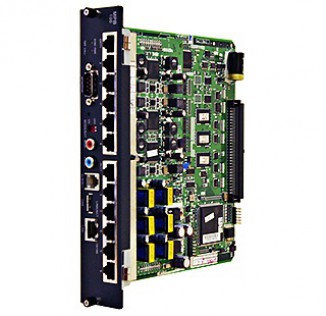

Плата центрального процессора Ericsson LG iPECS-MG-MBP100

Ericsson LG iPECS-MG-MBP100 - плата центрального процессора управляет связью с платами периферийного оборудования, контролирует все ресурсы системы, регулирует уровень усиления сигнала ИКМ, генерирует тоновые сигналы системы и обслуживает обработку вызовов в системе. Плата MPB100/MPB300 обеспечивает основные функции управления системой, в ее состав входит микропроцессор, модули памяти, управления ИКМ, и разнообразные функциональные цепи.
MPB100/MPB300 устанавливается в разъем MPB первого KSU.

Устройства и функции MPB100/MPB300 следующие:
Основной процессор: MINDSPEED ARM9 двухъядерный, M82805G, 375 МГц
Контур обработки речевых сигналов ИКМ (ACT2) – коммутация речевых сигналов ИКМ, системный тоновый сигнал/управление усилением
Обнаружение тоновых сигналов (DTMF/сигналов на внешней линии)/обнаружение сигнала АОН (частотно-манипулированного сигнала/DTMF/российского АОН)/генерирование сигнала АОН
Часы реального времени для индикации времени/даты в системе
Оперативная системная память [синхронное ДОЗУ / статическое ОЗУ / флэш-ПЗУ / флэш-NAND]
Цепь ФАПЧ для тактовой синхронизации внешней линии ISDN
1 встроенная музыкальная заставка - 13 музыкальных ресурсов

• Базовая функция 4 AA (по умолчанию) или 4 канала VoIP
• Интерфейс MODU (опция)
• Базовый блок DSIU с 6 DKT и 6 SLT
• 4 светодиодных индикатора состояния
• 1 контрольный порт RS-232C
• 1 кнопка перезагрузки
• 1 переключатель для создания резервной копии административной базы данных
• 1 порт для внешней музыкальной заставки и 1 порт для внешнего оповещения
• 1 порт контроля за состоянием контактов внешней сигнализации и 1 реле управления контактами общего назначения
• 1 порт USB для загрузки/выгрузки БД, обновления ПО с помощью карты памяти Memory stick
• 1 порт Ethernet – обслуживание системы, обновление SW MP/PP / 4 базовых канала VoIP
