Комплект VEGATEL VT-900E-kit (LED)

Назначение и базовые возможности

Обеспечить стабильность сотового сигнала, поступающего от станции, можно довольно просто, если купить VEGATEL VT-900Е-kit (LED 2017 г.). Представленное устройство специально разработано для эксплуатации в зонах с некачественной 2G- и 3G-связью. Возможности репитера позволяют установить полнодуплексный сигнал как в прямом (от станции к мобильному телефону), так и в обратном направлении. Основное преимущество комплекта VEGATEL VT-900Е-kit (LED 2017 г.) – усиление 2G- и 3G-связи (UMTS-900). Также устройство поддерживает сервисы, предлагаемые операторами сотовой сети: отправка/прием SMS- и MMS-сообщений, доступ к Ethernet, обработка голосовой почты, WAP и т.п.

Внешний интерфейс

Репитер VEGATEL VT-900Е-kit (LED 2017 г.) оснащен следующими разъемами для подключения:

• розетка N-типа (внутренняя антенна);
• розетка SMA-типа (наружная антенна);
• порт блока питания.

Устройство оснащено индикатором питания. О нормальной подаче напряжения свидетельствует свечение светодиода зеленым цветом, при неисправности адаптера – отсутствие светового сигнала. Репитер, входящий в комплект VEGATEL VT-900Е-kit (LED 2017 г.), также имеет 2 аттенюатора для выполнения регулировки усиления сигнала от станции и от сотового телефона вручную. Дополнительно в корпус встроены 2 индикатора: экранировка и перезагрузка.

Особенности эксплуатации

VEGATEL VT-900Е-kit (LED 2017 г.) будет нормально функционировать при условии правильного подключения и согласования элементов системы усиления сигнала. Репитер необходимо надежно закрепить и подсоединить к нему требуемые вспомогательные устройства – антенны (внешнюю и наружную), с помощью высокочастотного коаксиального кабеля и вилок N,  SMA-типа. В некоторых случаях возникает необходимость в использовании дополнительного оборудования: сплиттеров, ответвителей, бустеров. Важное требование – все элементы, из которых состоит система усиления сигнала, должны быть согласованы по импедансу.

Комплект VEGATEL VT-900Е-kit (LED 2017 г.) рассчитан на обеспечение стабильной сотовой связи в небольших загородных и дачных 1-3-комнатных помещениях. Максимальная площадь охвата устройства, которая является номинальной рабочей, – 350 кв. м.

Базовые характеристики репитера

• диапазон рабочих частот DL (станция-телефон): от 925 - 960 МГц;
• диапазон рабочих частот UL (телефон-станция): от 880 - 915 МГц;
• коэффициент усиления: до 60 дБ;
• максимальная выходная мощность: 13 дБм (станция-телефон), до 10 дБм (телефон-станция);
• КСВН входов: менее 2;
• максимальное время групповой задержки – 1,5 мкс;
• стабильная частота;
• индикатор сигнала от станции со шкалой: от -7 дБм до +13 дБм;
• регулировка усиления сигнала вручную: плавно, от 30 дБ до 60 дБ;
• значение номинального сопротивления – 50 Ом;
• отправка/прием SMS и MMS-сообщений, доступ к сети Ethernet, обработка голосовой почты, WAP и т.п.
• степень защиты IP40;
• номинальная потребляемая мощность – 2 Вт;
• допустимые  пределы рабочих температур: от -25 до 55° С;
• допустимые пределы температур хранения: от -40 до 80° С;
• допустимые пределы влажности: от 5 до 85 %
• допустимые пределы атмосферного давления:  от 86 кПа до 106 кПа.

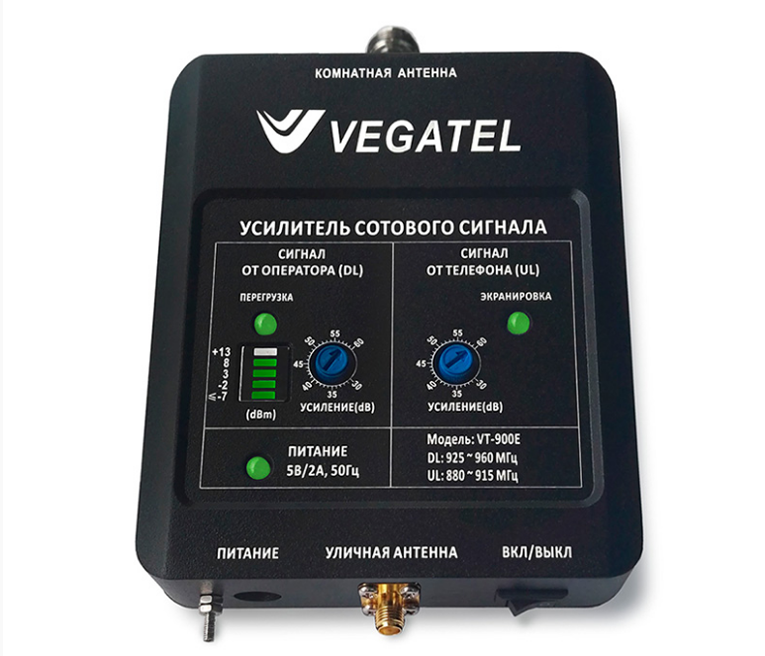

Внешний интерфейс репитера

• розетка N-типа (внутренняя антенна);
• розетка SMA-типа (наружная антенна);
• порт блока питания;
• кнопка включения/выключения питания;
• 2 аттенюатора для регулировки усиления сигналов от станции и от сотового телефона вручную;
• индикаторы: питание, экранировка, перезагрузка.

Основные характеристики внутренней антенны

• антенна штыревого типа;
• связь стандартов GSM-900, GSM-1800, UMTS2100, Wi-Fi-2.4;
• усиление сигнала: 2/4 дБ;
• сектор излучения: в горизонтальной плоскости – 360°, в вертикальной плоскости – 180°;
• значение импеданса – 50 Ом;
• КСВН до 2;
• значение подводимой мощности – 50 Вт;
• вилка N-типа.

Основные характеристики наружной антенны

• антенна штыревого типа;
• связь стандарта EGSM-900 (2G, 3G);
• предел рабочих частот: от 880 до 960 МГц;
• усиление сигнала до 12 дБ;
• волновой канал;
• вертикальная поляризация;
• значение входного импеданса – 50 Ом;
• КСВН до 2;
• максимальное значение подводимой мощности – 50 Вт;
• вилка SMA-типа;
• допустимая ветровая нагрузка до 60 м/с;
• диаметр мачты для крепления: от 30 до 70 мм.

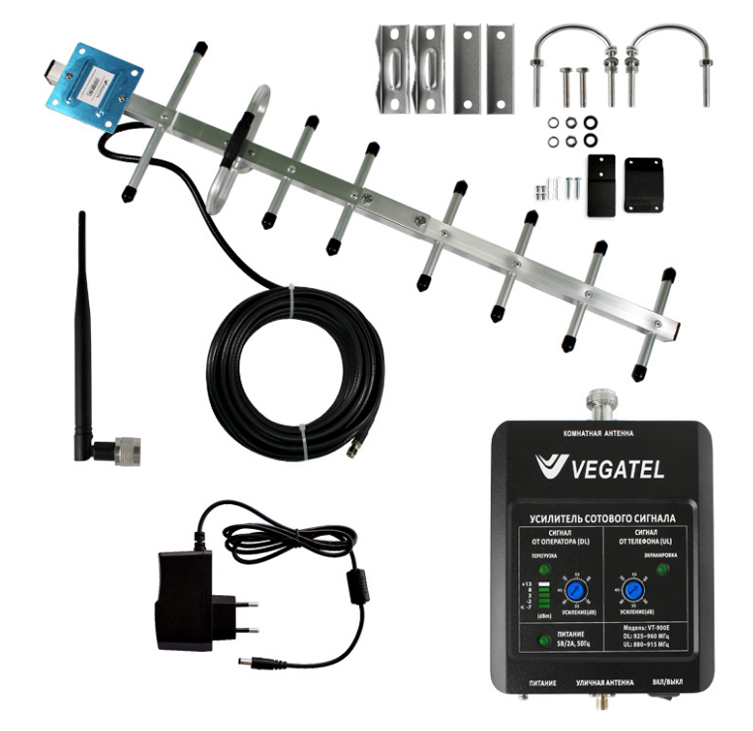

• репитер VEGATEL VT-900E;
• антенна внутренняя;
• антенна внешняя;
• блок питания;
• коаксиальный 5D/FB-кабель 10 м;
• крепежные элементы;
• эксплуатационная документация.

• габариты упаковочной коробки VEGATEL VT-900E-kit (LED 2017 г.): 410×255×130 мм;
• габариты репитер VEGATEL VT-900E: 106×106×30 мм;
• габариты внешней антенны: 220×20×20 мм;
• габариты внутренней антенны: 870×185×55 мм;
• вес комплекта VEGATEL VT-900E-kit (LED 2017 г.): 2100 г;
• вес репитера VEGATEL VT-900E: 500 г;
• вес внешней антенны: 40 г;
• вес внутренней антенны: 860 г.
