Комплект оборудования PicoCell 900/1800 SXB 01

Комплект оборудования PicoCell 900/1800 SXB 01 предназначен для системы усиления сигнала в стандарте GSM 900 и GSM 1800.

Ретранслятор PicoCell 900/1800 SXB

• тип ретранслятора: широкополосный GSM 900/1800;
• рабочий диапазон частот UpLink: 890 – 915, 1710-1775;
• рабочий диапазон частот DownLink: 935-960, 1805-1870 МГц;
• КСВ: не более 2,5;
• коэффициент усиления UpLink: 60±3 дБ;
• коэффициент усиления DownLink: 60±3 дБ;
• максимальная выходная мощность UpLink: 15±2 дБм;
• максимальная выходная мощность DownLink: 20±2 дБм;
• регулировка усиления: 15 дБ с шагом  5 дБ;
• коэффициент шума: 8 дБ;
• максимально допустимый уровень входного сигнала: 0 дБм;
• неравномерность АЧХ: ±4/±5 дБ;
• питание: DC: +5В, 0.8А;
• потребляемая мощность: не более 5 Вт;
• диапазон рабочих температур: -10…+55°С;
• ВЧ-разъем: N-female (розетка);
• степень защиты: IP40.

Антенна AP-800/2700-7/9 OD

• рабочий диапазон частот: 800-960/1700-2700 МГц;
• КСВ: не хуже ≤ 1.5;
• усиление: 7-9 дБ;
• поляризация: вертикальная;
• сектор излучения в вертикальной плоскости: 55°;
• сектор излучения в горизонтальной плоскости: 70°;
• входное сопротивление: 50 Ом;
• допустимая мощность: 50 Вт;
• диапазон рабочих температур: -40 до +40°С;
• разъем: N-female.

Антенна АО-900/1800-П

• рабочий диапазон частот: 890-960/1710-1880 МГц;
• КСВ: не хуже ≤ 2;
• усиление: 1-3 дБ;
• поляризация: вертикальная;
• сектор излучения в вертикальной плоскости: 80°;
• сектор излучения в горизонтальной плоскости: 360°;
• входное сопротивление: 50 Ом;
• допустимая мощность: 50 Вт;
• диапазон рабочих температур: -40 до +40°С;
• разъем: SMA-female.

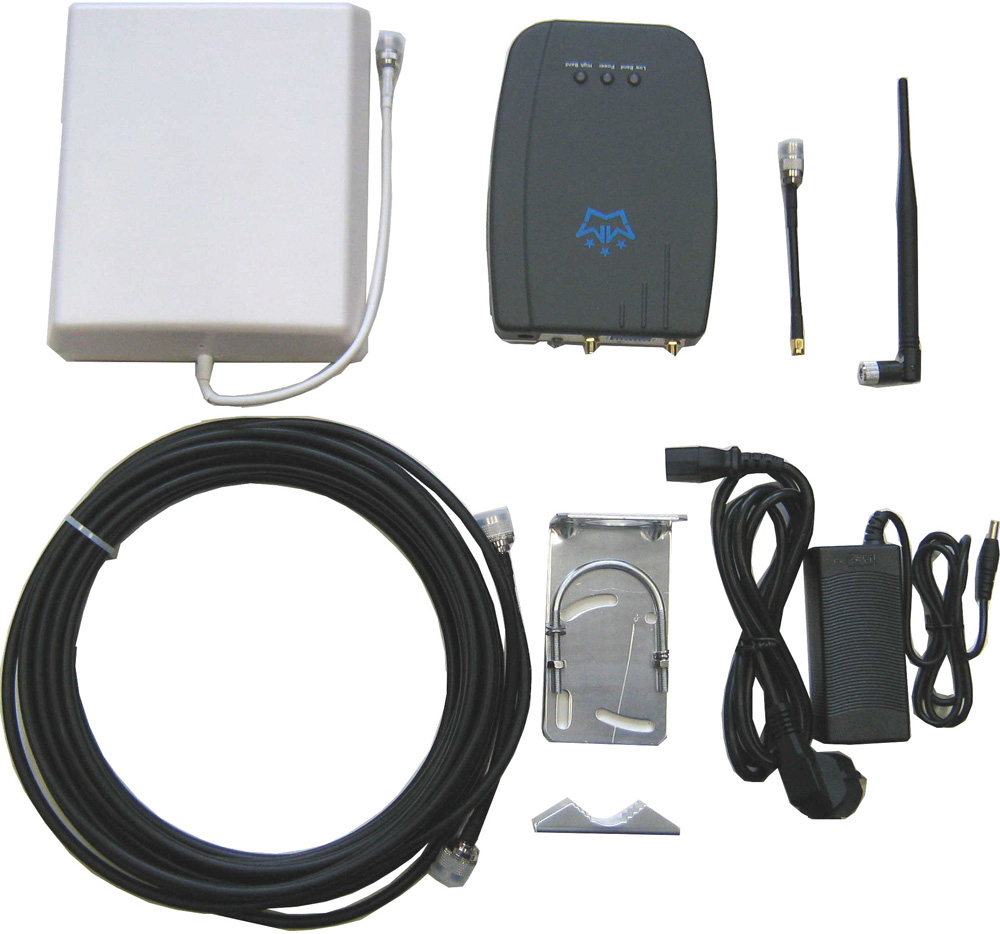

• репитер PicoCell 900/1800 SXB;
• антенна внешняя AP-800/2700-7/9 OD;
• антенна внутренняя АО-900/1800-П;
• кабельная сборка 5D/FB N/m - N/m - 10 м.
