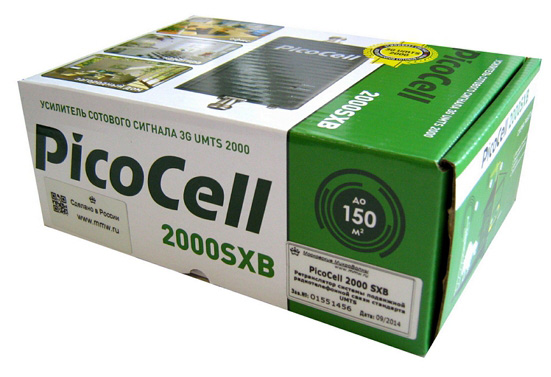

Комплект оборудования PicoCell 2000 SXB

Комплект оборудования PicoCell 2000 SXB предназначен для системы усиления 3G-сигнала в стандарте UMTS 2000.

Репитер PicoCell 2000 SXB

• тип ретранслятора: широкополосный 3G (UMTS 2000);
• место установки: в помещении;
• рабочий диапазон частот UpLink: 1920-1980 МГц;
• рабочий диапазон частот DownLink: 2110-2170 МГц;
• КСВ: не хуже 2;
• коэффициент усиления UpLink: 60±3 дБ;
• коэффициент усиления DownLink: 60±3 дБ;
• максимальная выходная мощность UpLink: 10±2 дБм;
• максимальная выходная мощность DownLink: 10±2 дБм;
• регулировка усиления: 15 дБ с шагом 5 дБ;
• коэффициент шума: не более 8 дБ;
• максимально допустимый уровень входного сигнала: -30 дБм;
• неравномерность АЧХ: ±3 дБ;
• питание: AC: 220В 50Гц DC: 5B, 1.2А;
• потребляемая мощность: не более 4 Вт;
• диапазон рабочих температур: +5…+40°С;
• ВЧ-разъем: N-female (розетка);
• степень защиты: IP40.

Антенна AP-800/2700-7/9-OD

• рабочий диапазон частот: 800-960/1700-2700 МГц;
• КСВ: не хуже ≤ 1.5;
• усиление: 7/9 дБ;
• поляризация: вертикальная;
• сектор излучения в вертикальной плоскости: 55°;
• сектор излучения в горизонтальной плоскости: 70°;
• входное сопротивление: 50 Ом;
• допустимая мощность: 50 Вт;
• диапазон рабочих температур: -40 до +40°С;
• разъем: N-female.

Антенна AO-1800/2000-3 ( N-male)

• рабочий диапазон частот: 1920-2170 МГц;
• КСВ: не хуже ≤ 2;
• усиление: 3 дБ;
• поляризация: вертикальная;
• сектор излучения в вертикальной плоскости: 80°;
• сектор излучения в горизонтальной плоскости: 360°;
• входное сопротивление: 50 Ом;
• допустимая мощность: 50 Вт;
• диапазон рабочих температур: -40 до +40°С;
• разъем: N-female.

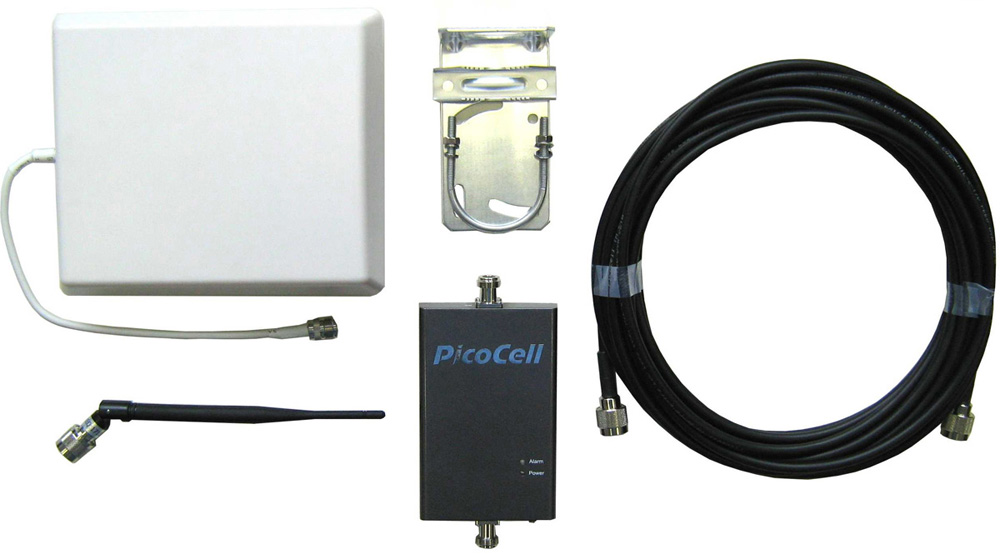

• репитер PicoCell 2000 SXB;
• антенна внешняя AP-800/2700-7/9-OD;
• антенна внутренняя AO-1800/2000-3 ( N-male);
• кабельная сборка 5D/FB 10 метров (N-male – N-male).
