Комплект оборудования PicoCell 2000 SXB 01

Комплект оборудования PicoCell 2000 SXB 01 используется для усиления сотовой связи в стандарте 3G UMTS 2000 на базе репитера PicoCell 2000 SXB. Предназначен для усиления сигнала в небольших помещениях до 100-150 кв. м при условии наличия достаточного сигнала в диапазоне 3G UMTS 2000 месте установки приемной антенны.

Применяется для улучшения качества сотовой связи операторов МегаФон, МТС, БиЛайн. Может использоваться в офисах, квартирах, загородных домах, небольших кафе, подвалах малых размеров. Устанавливается в отапливаемом помещении. Репитер с внутренней штыревой антенной рекомендуется устанавливать в центре помещения.

Репитер PicoCell 2000 SXB

• тип ретранслятора: широкополосный 3G (UMTS 2000);
• место установки: в помещении;
• рабочий диапазон частот UpLink: 1920-1980 МГц;
• рабочий диапазон частот DownLink: 2110-2170 МГц;
• КСВ: не хуже 2;
• коэффициент усиления UpLink: 60±3 дБ;
• коэффициент усиления DownLink: 60±3 дБ;
• максимальная выходная мощность UpLink: 10±2 дБм;
• максимальная выходная мощность DownLink: 10±2 дБм;
• регулировка усиления: 15 дБ с шагом 5 дБ;
• коэффициент шума: не более 8 дБ;
• максимально допустимый уровень входного сигнала: -30 дБм;
• неравномерность АЧХ: ±3 дБ;
• питание: AC: 220В 50Гц DC: 5B, 1.2А;
• потребляемая мощность: не более 4 Вт;
• диапазон рабочих температур: +5…+40°С;
• ВЧ-разъем: N-female (розетка);
• степень защиты: IP40.

Антенна AL-2000-14

• место установки: уличная;
• рабочий диапазон частот: 1700 – 2200 МГц;
• КСВ: не более 1,7;
• усиление: 14 дБ;
• отношение вперед/назад: более 18 дБ;
• сектор излучения в вертикальной плоскости: 36°;
• сектор излучения в горизонтальной плоскости: 40°;
• входное сопротивление: 50 Ом;
• допустимая мощность: 50 Вт;
• тип крепления: на кронштейн или на мачту (диам. 25..42 мм);
• диапазон рабочих температур: -40 до +40°С;
• разъем: N-female.

Антенна AO-1800/2000-3 ( N-male)

• рабочий диапазон частот: 1710-2100 МГц;
• КСВ: не хуже 2;
• усиление: 3  дБ;
• поляризация: вертикальная;
• сектор излучения в вертикальной плоскости: 80°;
• сектор излучения в горизонтальной плоскости: 360°;
• входное сопротивление: 50 Ом;
• допустимая мощность: 50 Вт;
• тип крепления: на кронштейн или на мачту;
• диапазон рабочих температур: -40 до +40°С;
• разъем: N-male (вилка).

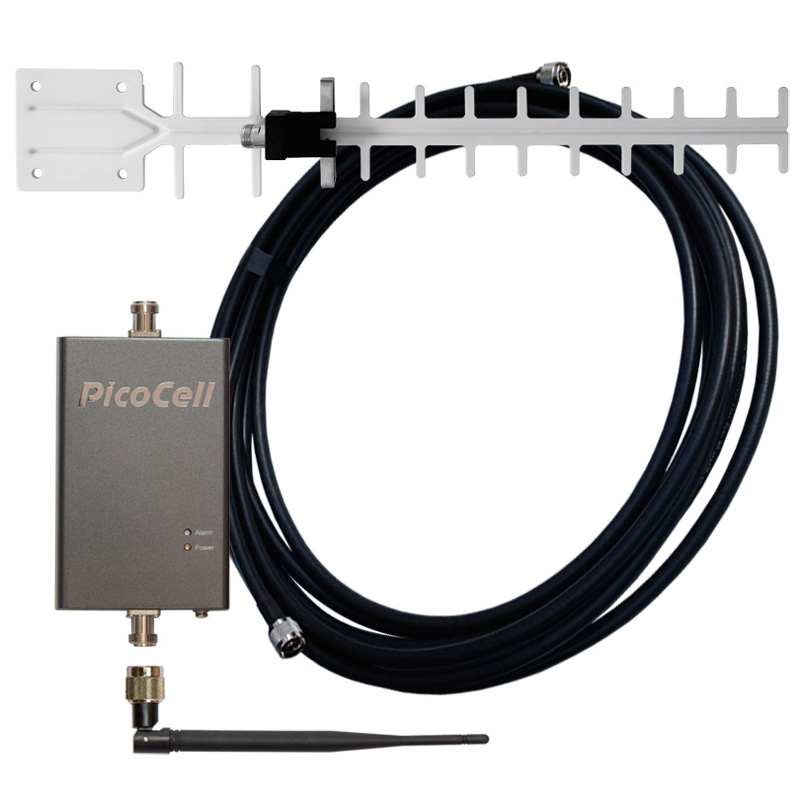

• репитер PicoCell 2000 SXB;
• антенна внешняя AL-2000-14;
• антенна внутренняя AO-1800/2000-3 ( N-male);
• кабельная сборка 5D/FB 10 метров (N-male – N-male).
